وای برنچ، کاربرد و نحوه انتخاب و تأثیر آن بر عملکرد سیستم VRF

اگر در یک ساختمان بزرگ از سیستم‌های سرمایش و گرمایش مرکزی استفاده شود، همه اتاق‌ها باید به اندازه کافی خنک یا گرم شوند. اما گاهی پیش می‌آید که برخی فضاها دمای مناسبی ندارند، مصرف برق افزایش پیدا می‌کند یا عملکرد سیستم ضعیف‌تر از حد انتظار است.

در بسیاری از موارد، علت این مشکلات فقط به دستگاه اصلی مربوط نمی‌شود. قطعاتی در مسیر لوله‌کشی سیستم وجود دارند که نقش مهمی در عملکرد صحیح آن ایفا می‌کنند. یکی از این قطعات وای برنچ (Y-Branch) است.

وای برنچ قطعه‌ای کوچک اما تأثیرگذار در سیستم‌های تهویه مطبوع است. وظیفه آن این است که سرما یا گرما را به‌طور متعادل به بخش‌های مختلف ساختمان برساند. انتخاب یا نصب اشتباه این قطعه می‌تواند باعث خنک یا گرم نشدن برخی فضاها، افزایش مصرف برق و حتی خرابی تجهیزات شود.

در این مقاله به زبان ساده بررسی می‌کنیم وای برنچ چیست، چه کاربردی دارد، چگونه انتخاب می‌شود و هنگام نصب آن باید به چه نکاتی توجه کرد.

وای برنچ چیست؟

وای برنچ یک قطعه فلزی Y شکل است که در مسیر لوله‌های سیستم‌های تهویه مطبوع نصب می‌شود و کمک می‌کند سرما یا گرما به‌طور مناسب بین بخش‌های مختلف ساختمان توزیع شود.

وظیفه اصلی این قطعه این است که سرمایش یا گرمایش را به‌طور یکنواخت بین بخش‌های مختلف ساختمان توزیع کند. به همین دلیل نقش مهمی در راحتی ساکنان، عملکرد بهتر سیستم و کاهش مصرف انرژی دارد.

تصور کنید قرار است آب از یک لوله اصلی به چند اتاق مختلف برسد. برای اینکه آب به‌درستی بین همه مسیرها تقسیم شود، به یک انشعاب مناسب نیاز داریم. وای برنچ نیز در سیستم‌های تهویه مطبوع چنین نقشی دارد و کمک می‌کند سرما یا گرما به‌صورت متعادل به بخش‌های مختلف ساختمان برسد.

به همین دلیل، این قطعه نقش مهمی در توزیع یکنواخت سرمایش و گرمایش در ساختمان دارد.

سیستم VRF چیست و وای برنچ در آن چه نقشی دارد؟

برای درک بهتر عملکرد وای برنچ، ابتدا باید بدانیم سیستم VRF چیست.

VRF مخفف Variable Refrigerant Flow است و نوعی سیستم تهویه مطبوع پیشرفته محسوب می‌شود که در ساختمان‌های اداری، تجاری، هتل‌ها، مراکز درمانی و مجتمع‌های مسکونی استفاده می‌شود.

در این سیستم، یک یا چند یونیت (دستگاه) خارجی در خارج ساختمان نصب می‌شود و از طریق شبکه‌ای از لوله‌ها به چندین یونیت داخلی متصل می‌شود.

یکی از مهم‌ترین مزایای این سیستم این است که دمای هر اتاق یا بخش از ساختمان را می‌توان جداگانه تنظیم کرد. همچنین این سیستم معمولاً نسبت به بسیاری از روش‌های قدیمی سرمایش و گرمایش، مصرف برق کمتری دارد.

در این میان، وای برنچ نقش مهمی در توزیع صحیح سرما و گرما در ساختمان دارد. این قطعه کمک می‌کند جریان سیستم به‌طور متعادل به بخش‌های مختلف برسد. اگر وای برنچ به‌درستی انتخاب یا نصب نشود، ممکن است بعضی اتاق‌ها بیش از حد گرم یا سرد شوند و عملکرد کلی سیستم نیز کاهش پیدا کند.

چرا وای برنچ یکی از قطعات مهم سیستم VRF است؟

وای برنچ شاید قطعه کوچکی باشد، اما تأثیر آن بر عملکرد کل سیستم بسیار قابل توجه است.

مزایای انتخاب و نصب صحیح وای برنچ عبارت‌اند از:

• توزیع یکنواخت سرمایش و گرمایش در ساختمان
• کاهش مصرف انرژی
• عملکرد بهتر یونیت‌های داخلی
• کاهش فشار کاری کمپرسور
• افزایش عمر تجهیزات
• کاهش احتمال بروز خرابی‌های پرهزینه

در مقابل، انتخاب نادرست این قطعه می‌تواند باعث کاهش بازدهی کل سیستم شود.

وای برنچ از چه جنسی ساخته می‌شود؟

بیشتر از مس با خلوص بالا ساخته می‌شوند؛ زیرا مس فلزی مقاوم، بادوام و قابل اعتماد است. این ویژگی‌ها باعث می‌شود وای برنچ بتواند سال‌ها در سیستم‌های تهویه مطبوع بدون افت کیفیت و عملکرد کار کند.

در محصولات استاندارد، داخل قطعه تمیزکاری و تست فشار انجام می‌شود تا در شرایط کاری سیستم عملکرد مطمئنی داشته باشد.

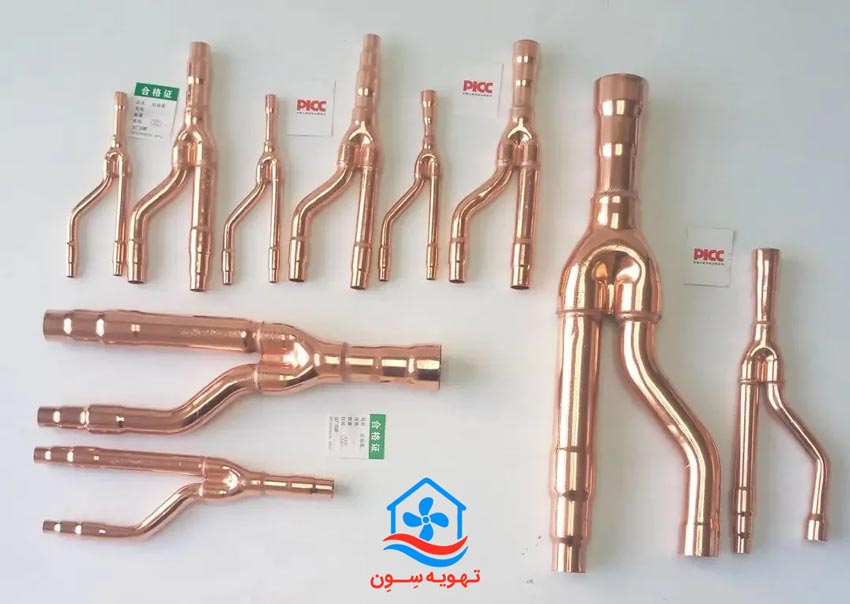

انواع وای برنچ

از نظر سایز

وای برنچ‌ها در اندازه‌های مختلف تولید می‌شوند.

به‌طور کلی:

• سایز کوچک برای سیستم‌های کم‌ظرفیت
• سایز متوسط برای انشعاب‌های میانی
• سایز بزرگ برای پروژه‌های بزرگ و پرظرفیت

انتخاب سایز مناسب اهمیت زیادی دارد؛ زیرا سایز اشتباه می‌تواند باعث افت عملکرد سیستم شود.

انواع عایق‌دار و بدون عایق

برخی مدل‌ها همراه با عایق عرضه می‌شوند و برخی دیگر نیاز به عایق‌کاری پس از نصب دارند.

عایق‌کاری مناسب از ایجاد شبنم روی لوله‌ها و اتلاف انرژی جلوگیری می‌کند.

تفاوت وای برنچ با سه‌راهی معمولی چیست؟

یکی از پرسش‌های رایج کاربران این است که آیا می‌توان از سه‌راهی معمولی به جای وای برنچ استفاده کرد؟

پاسخ کوتاه این است: خیر.

شاید در نگاه اول وای برنچ و یک سه‌راهی معمولی شبیه هم به نظر برسند، اما عملکرد آن‌ها یکسان نیست.

وای برنچ به‌طور خاص برای سیستم‌های تهویه مطبوع طراحی شده تا سرما و گرما را به‌صورت یکنواخت به بخش‌های مختلف ساختمان برساند. به همین دلیل استفاده از سه‌راهی معمولی توصیه نمی‌شود؛ زیرا می‌تواند باعث کاهش عملکرد سیستم، افزایش مصرف انرژی و حتی بروز مشکلات فنی در آینده شود.

تفاوت وای برنچ، Refnet Joint و Separation Joint

ممکن است هنگام خرید یا بررسی سیستم‌های تهویه مطبوع با نام‌هایی مانند Y-Branch، Refnet Joint یا Separation Joint روبه‌رو شوید.

در عمل، همه این قطعات وظیفه مشابهی دارند و برای تقسیم مناسب جریان در سیستم استفاده می‌شوند، اما هرکدام برای برندها و مدل‌های خاصی طراحی شده‌اند.

برای مثال، Refnet Joint بیشتر در سیستم‌های دایکین (Daikin) و Separation Joint در برخی سیستم‌های میتسوبیشی الکتریک (Mitsubishi Electric) استفاده می‌شود.

به همین دلیل هنگام خرید، بهتر است از قطعه‌ای استفاده کنید که توسط سازنده دستگاه یا طراح سیستم پیشنهاد شده است. استفاده از قطعات نامناسب یا جایگزین ممکن است عملکرد سیستم را کاهش دهد و در برخی موارد باعث بروز مشکلات فنی شود.

چگونه وای برنچ مناسب انتخاب کنیم؟

انتخاب وای برنچ فقط به اندازه لوله بستگی ندارد.

عوامل مهم در انتخاب عبارت‌اند از:

ظرفیت سیستم

هرچه ظرفیت سیستم بیشتر باشد، به وای برنچ بزرگ‌تر نیاز خواهد بود.

برند تجهیزات

هر برند ممکن است استانداردها و قطعات مخصوص خود را داشته باشد.

مسیر لوله‌کشی

طول مسیر و نحوه اجرای لوله‌ها در انتخاب سایز مناسب تأثیرگذار است.

نرم‌افزار طراحی سازنده

برندهایی مانند Daikin، LG و Mitsubishi Electric نرم‌افزارهای طراحی اختصاصی دارند که بر اساس ظرفیت، طول مسیر و شرایط پروژه، سایز مناسب وای برنچ را پیشنهاد می‌کنند.

مهم‌ترین نکات نصب وای برنچ

حتی بهترین وای برنچ نیز در صورت نصب اشتباه نمی‌تواند عملکرد مناسبی داشته باشد.

برخی از مهم‌ترین نکات نصب عبارت‌اند از:

نصب در موقعیت صحیح

در بیشتر سیستم‌های VRF، باید مطابق دستورالعمل سازنده و معمولاً به‌صورت افقی نصب شود.

رعایت فاصله مناسب از زانویی

رعایت فاصله استاندارد باعث بهبود جریان مبرد در سیستم می‌شود.

جوشکاری با نیتروژن

در پروژه‌های حرفه‌ای، هنگام جوشکاری از نیتروژن استفاده می‌شود تا از ایجاد آلودگی در داخل لوله جلوگیری شود.

استفاده از قطعات اصلی

استفاده از قطعات تأییدشده توسط سازنده، احتمال خرابی و نشتی را کاهش می‌دهد.

اشتباهات رایج در انتخاب و نصب وای برنچ

برخی از خطاهای متداول عبارت‌اند از:

• انتخاب سایز نامناسب
• استفاده از قطعات متفرقه
• نصب غیراصولی
• بی‌توجهی به دستورالعمل سازنده
• جوشکاری غیراستاندارد

این موارد می‌توانند باعث افزایش مصرف انرژی و کاهش عمر تجهیزات شوند.

هنگام خرید وای برنچ به چه نکاتی توجه کنیم؟

پیش از خرید وای برنچ بهتر است موارد زیر را بررسی کنید:

• مدل و برند سیستم VRF
• ظرفیت پروژه
• اصالت قطعه
• سازگاری با تجهیزات موجود
• خدمات پشتیبانی و مشاوره فنی از شرکتهای معتبر مانند تهویه سون

در پروژه‌های حرفه‌ای، دریافت مشاوره پیش از خرید می‌تواند از بسیاری از هزینه‌های بعدی جلوگیری کند. کارشناسان شرکت تهویه سون نیز با بررسی مشخصات پروژه و برند تجهیزات، می‌توانند در انتخاب وای برنچ مناسب و سایر قطعات موردنیاز سیستم‌های VRF راهنمایی تخصصی ارائه دهند.

جمع‌بندی

وای برنچ یکی از قطعات کلیدی در سیستم‌های VRF است که وظیفه توزیع صحیح مبرد بین یونیت‌های داخلی را بر عهده دارد. اگر این قطعه به‌درستی انتخاب و نصب شود، سیستم با راندمان بالاتر، مصرف انرژی کمتر و عمر طولانی‌تر کار خواهد کرد.

به همین دلیل، استفاده از قطعات استاندارد، رعایت اصول نصب و دریافت مشاوره تخصصی پیش از خرید، نقش مهمی در عملکرد موفق سیستم‌های تهویه مطبوع دارد.
