رفع نشتی کویل آب گرم داکت اسپلیت؛ راهنمای تشخیص و تعمیر

نشتی کویل آب گرم داکت اسپلیت فقط یک ایراد ساده در سیستم گرمایش نیست. اگر آب از داخل یونیت خارج شود، ممکن است به سقف کاذب، عایق، سیم‌کشی و سایر تجهیزات ساختمان آسیب بزند. از طرف دیگر، نشتی آب گرم تحت فشار می‌تواند خطر سوختگی ایجاد کند و به همین دلیل نباید تعمیر آن را به تأخیر انداخت.

برای رفع نشتی کویل آب گرم داکت اسپلیت، ابتدا باید محل دقیق خروج آب مشخص شود. گاهی لوله مسی داخل کویل سوراخ شده است؛ اما در بعضی موارد، مشکل از شیر، مهره اتصال، واشر یا لوله‌های رفت‌وبرگشت آب است. همچنین نباید هر آبی را که از زیر داکت اسپلیت خارج می‌شود، نشتی کویل آب گرم در نظر گرفت؛ آب تقطیرشده سیستم سرمایش نیز می‌تواند ظاهر مشابهی داشته باشد.

در این راهنما، علت‌های رایج نشتی، روش تشخیص اولیه، تفاوت تعمیر و تعویض کویل و نکاتی را بررسی می‌کنیم که پیش از اقدام باید بدانید.

کویل آب گرم داکت اسپلیت چگونه کار می‌کند؟

کویل آب گرم یک مبدل حرارتی است که آب گرم پکیج، موتورخانه یا شبکه گرمایش مرکزی درون لوله‌های آن گردش می‌کند. فن داکت اسپلیت هوا را از روی سطح گرم کویل عبور می‌دهد و هوای گرم را از طریق کانال‌ها به اتاق‌ها می‌رساند.

این قطعه معمولاً از لوله‌های مسی و پره‌های فلزی تشکیل می‌شود. پره‌ها سطح انتقال حرارت را افزایش می‌دهند و به گرم شدن سریع‌تر هوا کمک می‌کنند.

وقتی یکی از لوله‌ها، اتصالات یا بخش‌های آب‌بندی دچار آسیب شود، آب مدار گرمایش به بیرون راه پیدا می‌کند. در این شرایط، علاوه بر رفع نشتی، باید علت خرابی نیز مشخص شود تا مشکل دوباره تکرار نشود.

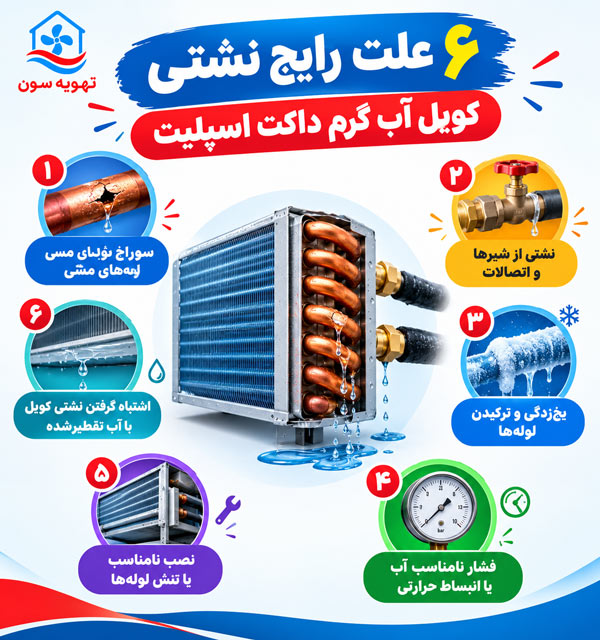

۶ علت رایج نشتی کویل آب گرم داکت اسپلیت

۱. سوراخ شدن لوله‌های مسی کویل

یکی از علت‌های جدی نشتی، ایجاد سوراخ یا ترک در لوله‌های کویل است. این آسیب ممکن است در اثر خوردگی، یخ‌زدگی آب داخل لوله، ضربه یا فرسودگی ایجاد شود.

اگر چند نقطه از کویل هم‌زمان نشتی داشته باشند، احتمال آسیب گسترده بیشتر می‌شود. در چنین شرایطی، آب‌بندی یک نقطه ممکن است مشکل را به‌طور کامل برطرف نکند.

راهکار: تکنسین باید محل آسیب را مشخص کند و وضعیت سایر لوله‌ها را نیز بررسی کند. اگر خرابی محدود باشد، تعمیر تخصصی ممکن است امکان‌پذیر باشد؛ اما در صورت ترک‌های متعدد، خوردگی گسترده یا آسیب به بخش‌های اصلی کویل، تعویض معمولاً گزینه مطمئن‌تری است.

۲. نشتی از شیرها، اتصالات و واشرها

گاهی کویل سالم است، اما آب از محل اتصال لوله‌های رفت‌وبرگشت، شیر قطع‌و‌وصل، مهره‌ها یا واشرها خارج می‌شود. نشتی از آب‌بندی ساقه شیر نیز ممکن است شبیه سوراخ شدن کویل به نظر برسد.

نشانه این مشکل، مشاهده قطرات آب در اطراف اتصال‌ها یا بیشتر شدن نشتی هنگام باز شدن شیر است. بااین‌حال، محل ظاهری چکه همیشه محل اصلی خرابی نیست؛ آب می‌تواند روی بدنه حرکت کند و از نقطه دیگری پایین بیاید.

راهکار: اتصالات، واشرها و بدنه شیر باید بررسی شوند. گاهی تعویض واشر یا اصلاح اتصال کافی است و نیازی به تعویض کل کویل نیست. سفت‌کردن بیش از حد مهره‌ها نیز ممکن است به رزوه یا آب‌بندی آسیب بزند؛ بنابراین این کار را بدون شناخت نوع اتصال انجام ندهید.

۳. یخ‌زدگی و ترکیدن لوله‌های کویل

اگر آب داخل کویل در معرض دمای انجماد قرار بگیرد، یخ‌زدگی می‌تواند به لوله‌ها آسیب بزند. انبساط آب هنگام یخ زدن، فشار زیادی به بخش‌های داخلی وارد می‌کند و ممکن است باعث ترک یا پارگی شود.

این خطر در کویل‌هایی که در فضای سرد قرار دارند یا هنگام خاموشی طولانی، آب داخل آن‌ها باقی می‌ماند، اهمیت بیشتری دارد. قطع گردش آب و نبود سیستم محافظت در برابر یخ‌زدگی نیز می‌تواند خطر را افزایش دهد.

راهکار: پس از قطع ایمن جریان آب و بررسی کامل سیستم، تکنسین باید تعداد و محل ترک‌ها را مشخص کند. اگر چند بخش آسیب دیده باشند، تعویض کویل ممکن است از تعمیرهای مکرر و پرهزینه جلوگیری کند. برای پیشگیری، باید گردش آب، عایق‌کاری و تجهیزات محافظت در برابر یخ‌زدگی متناسب با طراحی سیستم بررسی شوند.

۴. فشار نامناسب آب یا انبساط حرارتی

مدار آب گرم برای فشار و دمای مشخصی طراحی می‌شود. اگر فشار از محدوده مجاز تجهیزات فراتر برود، اتصالات ضعیف یا بخش‌های آسیب‌دیده ممکن است نشتی پیدا کنند.

تغییر دمای آب نیز باعث انبساط و انقباض قطعات می‌شود. اگر اتصالات تحت تنش باشند یا سیستم انبساط و کنترل فشار درست کار نکند، احتمال بروز نشتی افزایش می‌یابد.

البته مشاهده نشتی به‌تنهایی به معنی بالا بودن فشار آب نیست. تکنسین باید فشار مدار، عملکرد تجهیزات کنترلی و مشخصات مجاز کویل را بررسی کند.

راهکار: فشار سیستم و تجهیزات مرتبط با آن باید در محدوده تعیین‌شده سازنده باشند. آزمایش فشار کویل نیز باید با روش و فشار مجاز همان تجهیز انجام شود؛ استفاده خودسرانه از فشار بالا می‌تواند آسیب بیشتری ایجاد کند.

۵. نصب نامناسب یا وارد شدن تنش به لوله‌ها

اگر کویل به‌درستی مهار نشده باشد یا لوله‌های رفت‌وبرگشت با زاویه نامناسب به آن متصل شوند، ممکن است تنش مکانیکی به اتصالات وارد شود. لرزش فن، جابه‌جایی یونیت یا اجرای نامناسب لوله‌کشی نیز می‌تواند این وضعیت را تشدید کند.

اگر نشتی مدت کوتاهی پس از نصب یا تعمیر قبلی شروع شده باشد، بررسی کیفیت اجرا اهمیت بیشتری پیدا می‌کند.

راهکار: علاوه بر رفع نشتی، نحوه مهار کویل، تراز بودن مجموعه، وضعیت پایه‌ها و مسیر لوله‌کشی بررسی شود. تعمیر محل نشتی بدون اصلاح عامل مکانیکی ممکن است باعث بازگشت مشکل شود.

۶. اشتباه گرفتن نشتی کویل با آب تقطیرشده

همه آب‌ریزی‌های داکت اسپلیت به مدار آب گرم مربوط نیستند. هنگام سرمایش، رطوبت هوا روی کویل سرد به قطرات آب تبدیل می‌شود. اگر سینی درین یا لوله تخلیه مشکل داشته باشد، آب ممکن است از زیر یونیت خارج شود.

تعریق لوله‌ها و کانال‌های سرد نیز در محیط‌های مرطوب می‌تواند لکه‌های آب ایجاد کند.

راهکار: محل نشتی، زمان شروع آن و ارتباطش با حالت کاری دستگاه باید بررسی شود. اگر آب از سینی تخلیه یا لوله درین می‌آید، تعمیر کویل آب گرم مشکل را حل نخواهد کرد.

چطور نشتی کویل آب گرم را از نشتی اتصالات تشخیص دهیم؟

پیش از انتخاب روش تعمیر، باید مشخص شود آب از کجا خارج می‌شود. جدول زیر به تشخیص اولیه کمک می‌کند.

این نشانه‌ها قطعی نیستند. برای مثال، ادامه چکه پس از بستن شیر لزوماً به معنی شکستگی بیشتر کویل نیست؛ ممکن است مقداری آب و فشار در بخش جداشده باقی مانده باشد.

مراحل اصولی رفع نشتی کویل آب گرم داکت اسپلیت

تعمیر ایمن باید با تشخیص دقیق شروع شود. ترتیب زیر نشان می‌دهد سرویس‌کار معمولاً چه مراحلی را بررسی می‌کند.

۱. قطع ایمن جریان آب و برق

ابتدا باید سیستم گرمایش از وضعیت بهره‌برداری خارج شود. آب داغ می‌تواند باعث سوختگی شود و وجود آب نزدیک تجهیزات برقی نیز خطرناک است.

تکنسین باید شیرهای رفت‌وبرگشت مدار مربوطه را شناسایی کند، جریان را ایمن قطع کند و پیش از باز کردن اتصال‌ها، از کاهش دما و تخلیه فشار اطمینان حاصل کند. بستن تنها یک شیر همیشه کافی نیست.

۲. پیدا کردن محل دقیق نشتی

پس از ایمن‌سازی، سطح کویل و اتصالات بررسی می‌شوند تا محل خروج آب مشخص شود. در صورت نیاز، تکنسین از روش آزمون نشتی و تجهیزات مناسب استفاده می‌کند.

تشخیص دقیق اهمیت زیادی دارد؛ زیرا تعمیر یک واشر معیوب با تعمیر لوله سوراخ‌شده یا تعویض کویل تفاوت دارد.

۳. انتخاب روش تعمیر

روش مناسب به جنس کویل، محل نشتی، تعداد نقاط آسیب‌دیده و توصیه سازنده بستگی دارد.

• اگر نشتی از واشر یا اتصال باشد، ممکن است تعویض قطعه آب‌بندی کافی باشد.
• اگر آسیب محدود به بخش قابل تعمیر لوله باشد، متخصص می‌تواند امکان تعمیر حرارتی یا روش مجاز دیگری را بررسی کند.
• اگر منیفولد، بخش‌های اصلی کویل یا چندین لوله آسیب دیده باشند، تعویض کویل می‌تواند مطمئن‌تر باشد.

استفاده از چسب‌های عمومی، نوار آب‌بندی یا اپوکسی به‌عنوان راه‌حل دائمی برای کویل آب گرم توصیه نمی‌شود. دما، فشار و تغییرات حرارتی ممکن است باعث شکست آب‌بندی موقت شوند.

۴. آزمایش نشتی پس از تعمیر

بعد از تعمیر یا تعویض، کویل و اتصالات باید با روش و فشار مجاز سازنده آزمایش شوند. سپس مدار به‌درستی پر و هواگیری می‌شود و سیستم از نظر نشتی، گردش آب و عملکرد گرمایش بررسی می‌شود.

صرف توقف چکه در لحظه تعمیر کافی نیست. کنترل مجدد پس از راه‌اندازی کمک می‌کند نشتی‌های باقی‌مانده یا مشکلات ناشی از نصب مشخص شوند.

تعمیر کویل بهتر است یا تعویض آن؟

این تصمیم به شدت خرابی و هزینه نهایی بستگی دارد. تعمیر موضعی در بعضی موارد قابل انجام است؛ اما برای کویل فرسوده یا دارای آسیب متعدد، تعویض ممکن است هزینه‌های آینده را کاهش دهد.

قیمت قطعه، دسترسی به مدل جایگزین، اجرت باز و بست و احتمال تکرار خرابی باید در تصمیم لحاظ شوند. انتخاب ارزان‌ترین تعمیر اولیه همیشه به معنی کمترین هزینه نهایی نیست.

چگونه از نشتی دوباره کویل آب گرم جلوگیری کنیم؟

برای کاهش احتمال تکرار خرابی، موارد زیر را در برنامه نگهداری و سرویس دوره‌ای دستگاه قرار دهید:

• اتصالات، شیرها و لوله‌های رفت‌وبرگشت را در سرویس‌های دوره‌ای بررسی کنید.
• عایق‌کاری لوله‌ها و حفاظت کویل در برابر یخ‌زدگی را متناسب با شرایط محل نصب اجرا کنید.
• فشار و دمای مدار آب گرم را در محدوده مجاز تجهیزات نگه دارید.
• هنگام تعمیر، علت اصلی نشتی را برطرف کنید؛ فقط محل خروج آب را نبندید.
• پس از تعمیر یا تعویض، آزمایش نشتی و بررسی عملکرد گرمایش را انجام دهید.

اگر کویل در فضای سرد نصب شده است یا سیستم برای مدت طولانی خاموش می‌ماند، روش محافظت در برابر یخ‌زدگی باید توسط متخصص و بر اساس طراحی مدار تعیین شود.

چه زمانی باید با تعمیرکار تماس بگیریم؟

اگر آب گرم با فشار خارج می‌شود، نشتی ادامه دارد، چند نقطه از کویل آسیب دیده‌اند یا آب به تجهیزات برقی نزدیک شده است، رسیدگی تخصصی ضروری است. در صورت خطر برق‌گرفتگی، به قطعات خیس دست نزنید و برای قطع ایمن برق از فرد متخصص کمک بگیرید.

همچنین اگر پس از تعمیر دوباره نشتی مشاهده کردید، از آب‌بندی موقت و راه‌اندازی مکرر دستگاه خودداری کنید. بررسی فشار مدار، وضعیت اتصالات و سلامت کل کویل می‌تواند از خسارت بیشتر جلوگیری کند.

جمع‌بندی

برای رفع نشتی کویل آب گرم داکت اسپلیت، ابتدا باید منبع دقیق خروج آب مشخص شود. مشکل ممکن است از واشر و شیر اتصال باشد یا به سوراخ شدن لوله، یخ‌زدگی و آسیب گسترده کویل مربوط شود. انتخاب میان تعمیر و تعویض نیز باید بر اساس شدت خرابی، دستورالعمل سازنده و هزینه نهایی انجام شود.

تهویه سون با تمرکز بر تجهیزات تهویه مطبوع و راهنمایی در انتخاب و نگهداری سیستم‌های گرمایش و سرمایش، می‌تواند به خریداران در بررسی گزینه‌های مناسب برای پروژه کمک کند. سرویس اصولی، نصب صحیح و رسیدگی به نشتی در مراحل اولیه، از اقداماتی هستند که می‌توانند احتمال خسارت به ساختمان و هزینه‌های تعمیر بعدی را کاهش دهند.
